SISTEMA CONSTRUCTIVO MODULAR

Desarrollamos proyectos, fabricamos maquinaria y diseñamos viviendas ecológicas, bajo el proceso constructivo de ladrillo ecológico, suelo cemento, tipo lego.

Hoy día las casas ecológicas comienzan a considerarse en razón de integrar en las mismas algún elemento ahorrador de agua en regaderas o escusados, algún calentador de agua solar, en algunos casos en construcciones residenciales agregan vidrios o pisos radiales que calientan el interior de la casa, o bien algún sistema de captación de agua de lluvia, y con eso hacen el anuncio de que la casa es ecológica.

Hablar de una casa ecológica para nosotros es hablar de una casa que incluye no sólo unos cuantos elementos, sino un cúmulo de elementos que permite decir que la casa es ecológica en más de un 90%; estos es así, porque se construye de la forma más ecológica posible, usando el suelo de la misma propiedad fabricando los ladrillos que se usarán y que en su proceso de elaboración no han contaminado el medio ambiente, pero que cuentan con una gran resistencia y permiten realizar cualquier proyecto arquitectónico consiguiendo con ello la estética deseada para el hogar.

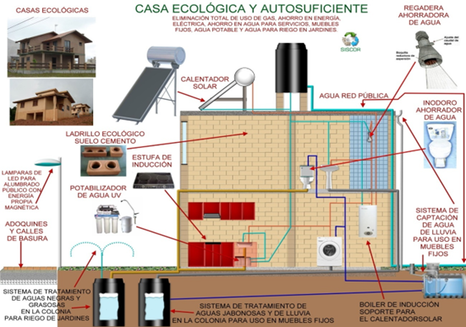

Integra además calentadores solares y sistemas de respaldo por inducción magnética, sistemas de captación y filtrado de agua de lluvia, captación y tratamiento de aguas jabonosas para reuso en servicios de baño, captación y tratamiento de aguas negras para riego de jardines, integran equipos de ahorro de agua en escusados lavabos y regaderas; e incluso equipos de generación y potabilización de agua, así como equipos de iluminación y calentamiento de alimentos eléctricos, eliminando una buena parte de la generación de gases efecto invernadero que se producen en una casa. Una casa que elimina los drenajes, ya que todos los líquidos de descarga se tratan y reutilizan para servicios o para riego, reincorporando los líquidos al manto freático completamente limpios.

El sistema constructivo modular, es un sistema que que usa un ladrillo creado a base de suelo cemento, lleva más de 25 años de investigaciones, estudios y pruebas del ladrillo ecológico; probando que es mucho más resistente, seguro y práctico que el ladrillo común.

Todo este trabajo se refleja en la calidad de ladrillo modular, que está presente en varios segmentos de la construcción civil – lo que lleva a la calidad de la estructura y acabado, y la reducción del costo de la mano de obra.

Se dispone de equipos que garantizan la calidad en la producción del ladrillo modular.El ladrillo ecológico es un módulo con texturas y medidas regulares que proporcionan un acabado bien definido, por eso las correcciones comunes en el asentamiento son mínimas reduciendo al mínimo el tiempo de la obra.

La alta calidad que se consigue con este ladrillo modular, que relativamente es más ligero que los ladrillos comunes, teniendo en cuenta la cantidad de material usado en la obra terminada. Lo que es más, el ladrillo modular o ecológico, puede alcanzar una resistencia superior a la exigida por las normas técnicas, lo que asegura una durabilidad muy superior en la obra.

Durante la producción, el ladrillo ecológico se trata con agua, lo que aumenta aún más su resistencia cuando se expone a la humedad. Los ladrillos comunes se pueden debilitar si no se protegen de la humedad.

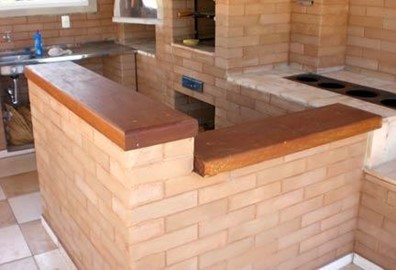

Debido a la calidad, la belleza y acabado, los ladrillos modulares, pueden ser acabados y protegidos con una capa de resina acrílica, para dejar visible su superficie, lo que resulta en un aspecto moderno y limpio.

Comparación del revestimiento común con el del ladrillo ecológico.

En las paredes de ladrillo común, la capa de yeso para el repellado, suele ser bastante gruesa para corregir irregularidades comunes con el ladrillo convencional y con l mortero usado.

Esto además de aumentar el peso a la obra, también pesará en el presupuesto, con un gasto en tiempo, material y mano de obra.

Un muro hecho con ladrillos ecológicos en el sistema constructivo modularm la medida del repellado en las paredes es precisa, formando así superficies extremadamente paralelas.La capa de recubrimiento es muy delgada. No como el revestimiento convencional.Estos son algunos de los beneficios que obtendrá para reducir hasta un 50% el costo de la obra.

Propiedades del Ladrillo Ecológico

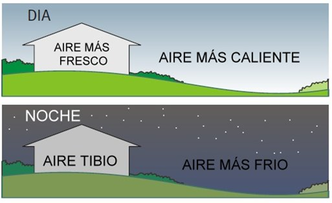

ESTABILIDAD TÉRMICA:

 El ladrillo ecológico tiene la capacidad para mantener un ambiente agradable en cualquier situación: fresco en los días calurosos y cálidos en los días fríos.

 ACÚSTICA DE LA PROPIEDAD:

No importa el ruido que tenga alrededor de su construcción, mantiene tranquilidad en la casa debido a los agujeros de los ladrillos tipo lego ya que forman cámaras acústicas de protección del medio ambiente contra la contaminación auditiva.

La información técnica es necesaria para entender el uso perfecto del ladrillo modular como por ejemplo, por qué los agujeros.

Los agujeros en los ladrillos modulares forman cámaras termo-acústicas que controlan la temperatura en el interior de la construcción y ayudan a aislar el ruido.

Las cámaras acústicas protegen el medio ambiente de la contaminación acústica constante en el día a día.

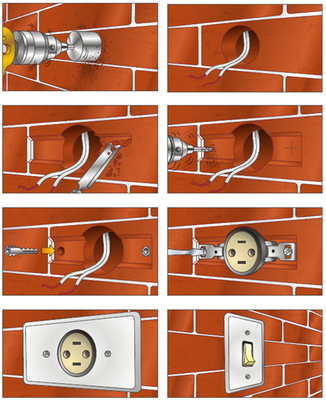

Instalaciones y líneas eléctricas

Al usar de ladrillo modular, no es necesario utilizar el método antiguo para la instalación de la red eléctrica. Que normalmente suele ser rompiendo las paredes. Ciertamente esa técnica arcaica acaba comprometiendo la estructura de las paredes.

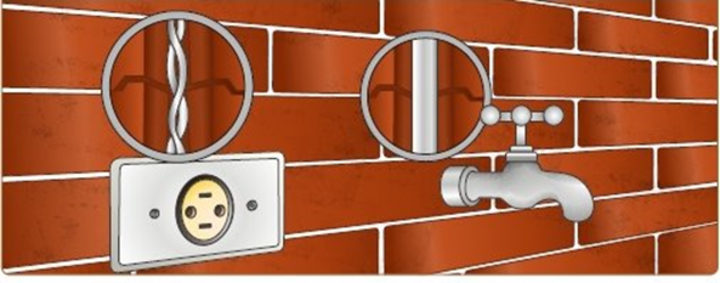

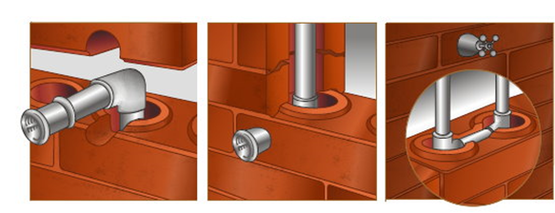

Además de las cámaras acústicas, estabilidad térmica y la economía en el cemento utilizado en la obra, los ladrillos ecológicos facilitar el montaje de líneas hidráulicas y eléctricas. Así que no necesita el viejo método de romper las paredes para las instalaciones, porque, sin duda, esta técnica puede poner en peligro la estructura de las paredes.Los ladrillos se fabrican sólo con tierra y cemento sin quemar lo que constituye un buen resultado.

Los ladrillos tipo lego tienen dos agujeros que permiten el paso de la las líneas eléctricas y fontanería, sino también para las columnas de concreto sin la necesidad de romper las paredes, además de tener un sistema de conexión que elimina el uso de mortero para la construcción y se convierte en innecesario el uso de cualquier tipo de acabado, porque el acabado se hace con el ladrillo en sí.

Además de la cámara de termo-acústica, los agujeros de los ladrillos forman controladores para la red hidráulica y eléctrica, evitando la ruptura paredes.

Otra ventaja de los agujeros de los módulos, es la rápida incrustación y fácil instalación de las columnas de sustentación.

En la incrustación de columnas de soporte, tendremos una economía y ahorro por el uso de cimbra y prescindiremos del uso excesivo de madera.Y, sin embargo, podemos contar con la ventaja en la distribución de las columnas durante la construcción, evitando la concentración de peso en unos pocos puntos de la estructura, véase el ejemplo:

Fabricación del ladrillo ecológico

El proceso de fabricación de ladrillo modular, planteó el curado del ladrillo de manera ecológica sin devastación, y no enviar residuos al aire por la quema del ladrillo, como ocurre con los procesos tradicionales.

Para la fabricación de ladrillo modular de forma ecológica, se utiliza tres elementos básicos, todo dentro de un sistema técnico estandarizado.

El suelo usado en esta fabricación es preseleccionado y triturado o tamizado para evitar imperfecciones.

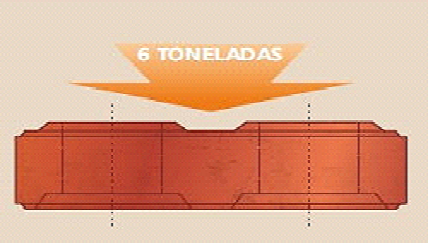

Después de este proceso la mezcla de suelo-cemento se compacta en hasta 6 toneladas de presión. Después, una técnica eficaz de curado y secado de los ladrillos ecológicos los deja listos.

El ladrillo ecológico se encuentra en la siguiente medida: 12,5 cm x 25 cm x 6,25 cm.

El ladrillo ecológico y el sistema de construcción modular han alcanzado tanto el respeto y la calidad que se aprobó y adoptó por CONSTRUCCIÓN CIVIL CENTRO DE SAO PAULO, BRASIL, dirigida a la modernización y renovación de las normas de construcción en la formación de nuevos profesionales.

El método también es adoptado por varios municipios en las obras públicas y el sistema de vivienda pública, dirigidas a bajo costo y alta calidad.

El ladrillo modular está diseñado soportar una gran fuerza de compresión.

Otra gran ventaja del ladrillo modular es que, debido a su sistema constructivo, la obra o sitio de construcción es mucho más limpio y organizado. Además que su construcción permute diversas formas. Al no ser un sistema prefabricado.

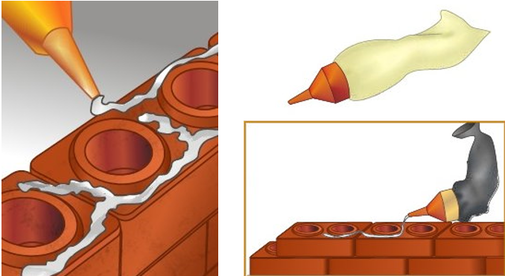

Basta el poco uso de un pegamento o cemento para que en el sistema de construcción modular se asiente un ladrillo. Para aplicar pegamento se podrá usar un aplicador, tubo o botella pequeña para la dosificación.El uso del cordón de cemento, es la técnica más utilizada debido a su bajo costo.

El sistema es tan sencillo y práctico, que, para aplicar el mortero, puede utilizar un aplicador tipo de pastelería.

La facilidad del uso del aplicador hace aún más rápido en el proceso de construcción.La función de la masa o mortero en el asentamiento de los ladrillos, también es para corregir cualquier irregularidad. Hay que tener en cuenta que el ladrillo modular tiene un sistema de guía de acoplamiento que ayuda en el asentamiento de los ladrillos.

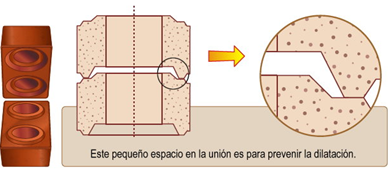

El ladrillo modular, como toda la materia, se expande cuando se somete el efecto de calor, y se retrae con efecto del frío.

Si no hubiera espacio para dilatar, los módulos chocarían entre sí, causando grietas y fisuras. Pero esto puede evitarse garantizar la estabilidad de la obra.

Preservar un la distancia de una dos mm o un gobernante entre un módulo a otro.

Los pequeños espacios entre los ladrillos son necesarios para mejor agarre del yeso o mampostería, y no comprometen el aspecto de las paredes a la vista de ladrillo.

Hay ladrillos rebajados en las aristas para facilitar aún más la adhesión del material en el acabado.

Sabemos que la función de los ladrillos es aprovechas de varias maneras, pero lo que realmente sostiene el trabajo son las columnas y toda su estructura.

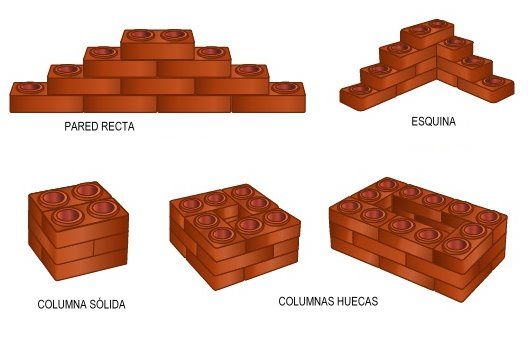

El sistema de construcción, tiene la ventaja de incrustar las columnas en las paredes, como veremos a continuación.

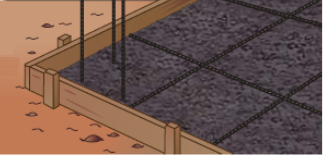

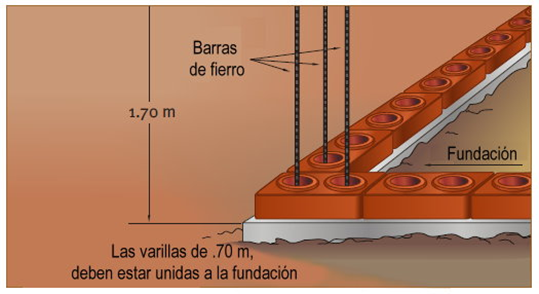

Es importante que las primeras filas se encuentren bien niveladas, para una buena precisión de las paredes, si es necesario puede ser asentadas de manera convencional.Como la fundación, las barras de hierro de las columnas deberán estar fusionados en la losa antes de que las paredes sean erigidas.

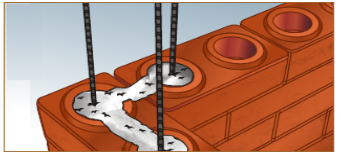

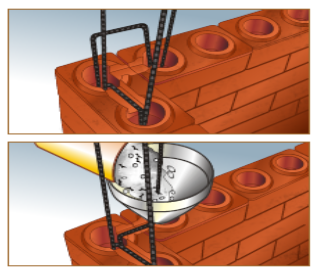

Cuando las paredes alcanzan medio metro de altura, es necesario rellenar las columnas de sustentación.

Para cortar los ladrillos utilizamos una sierra circular manual para asegurar la calidad de la operación.

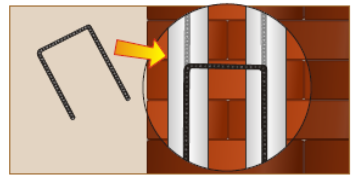

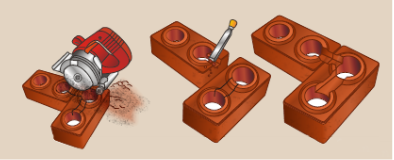

Con la ayuda de una sierra circular, hacemos pequeñas ranuras en ladrillos, suficientes para incrustar las abrazaderas que se unirán el columnas entre sí.Cada 50 cm de pared erigida, la interconexión de las columnas por grapas, es la garantía de una mayor estabilidad en la obra.

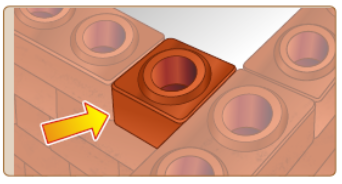

Para construir una pared perpendicular, utilizamos el medio de ladrillo en la reunión las dos paredes.

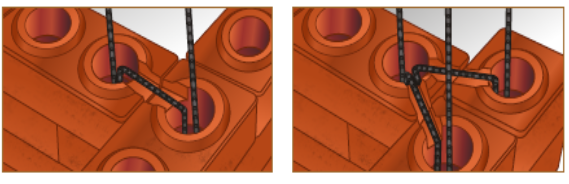

 En las paredes perpendiculares se puede elegir entre dos tipos de amarres.

Conociendo que la altura normal de las paredes es 2,80 metros cuando llegar a 1,70 metros debe montar andamios.

Enseguida se debe atar con otra barra de alambre de hierro, completando así la altura de la columna.

El número total de columnas varía de acuerdo con el tamaño de la obra, por lo que quien debe evaluar la cantidad y la distribución, es el ingeniero responsable.

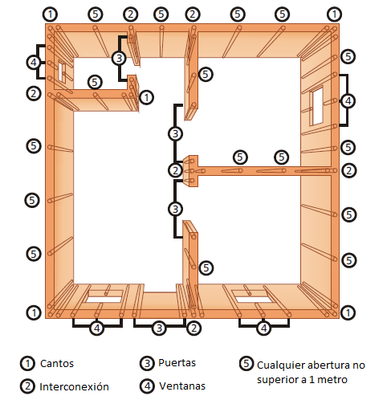

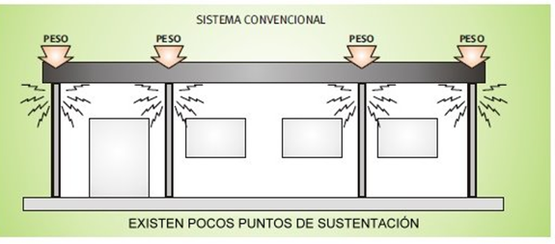

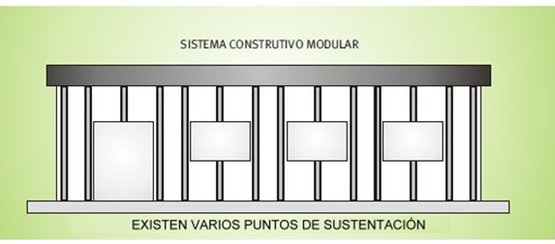

En el siguiente ejemplo se puede observa la distribución de columnas en la construcción de tres plantas. No hay que olvidar que esto no está aumentando la cantidad de hierro y concreto, si se está distribuyendo las columnas correctamente.

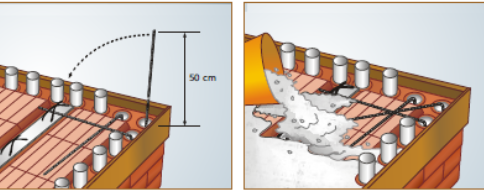

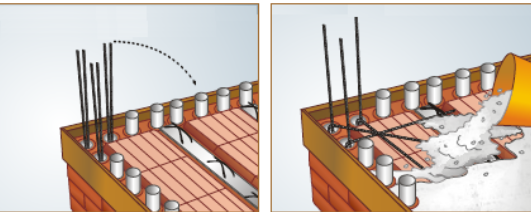

Si la obra se usa un techo y/o cubierta con losa; las barras de acero de la columna pueden superar 50 cm más allá de la altura de trabajo, y deberán ser dobladas en ángulo de 90° en la losa. A continuación, la losa se llena con hormigón que cubre las barras de acero.

Así todas las columnas se unirán a la losa.Si la obra es de dos o más plantas, se deben usar dos varillas y una de ellas se doblara para integrarse a la primera losa.

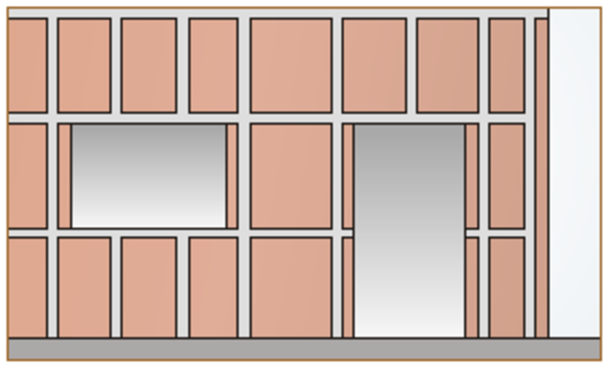

Además de las correas de amarre, las aberturas, puertas y ventanas son reforzadas con columnas laterales. Además de puertas y ventanas, también se recomiendan la distribución de columnas a lo largo de la construcción.Para facilitar la distribución de las columnas en el trabajo, se recomienda siguiendo un orden como en el ejemplo:

La arquitectura de las construcciones con este sistema es diversa. Este sistema permite que los diseños de casas sean tan diversos y variados, además de que se puedan combinar diversos materiales para la estética interna y externa de las casas como se ve a continuación.

Un método innovador para construir casas elegantes de forma más rápida, económica, ecológica y evitando desperdicios.

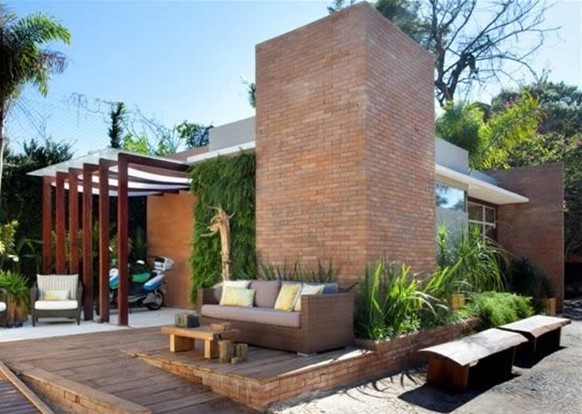

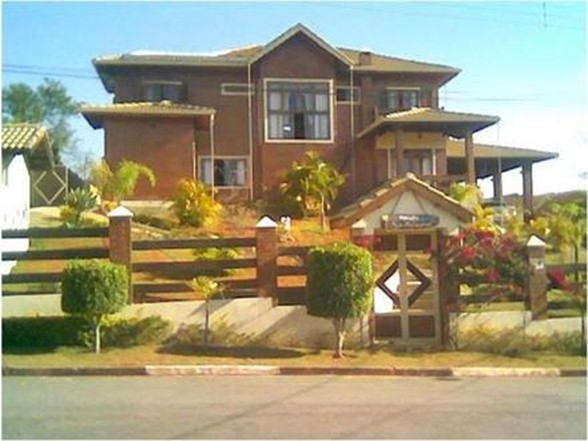

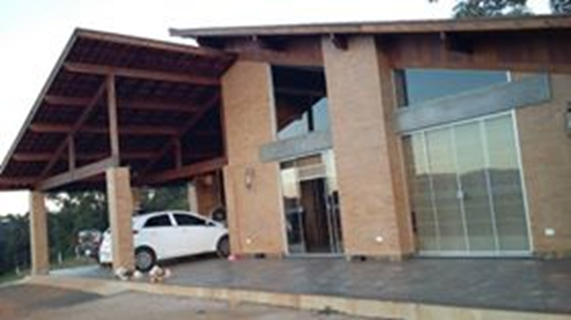

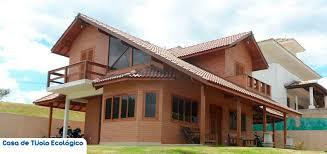

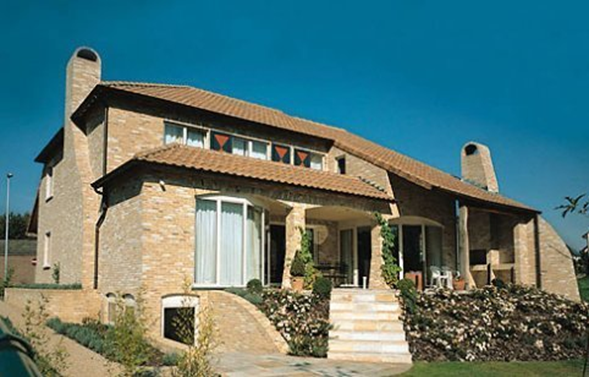

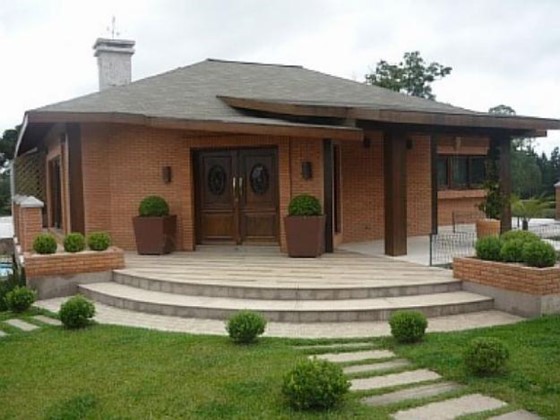

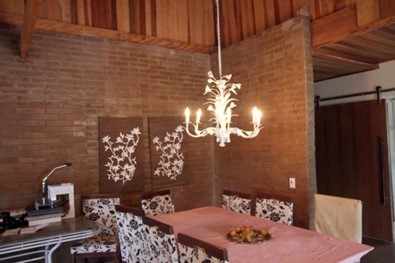

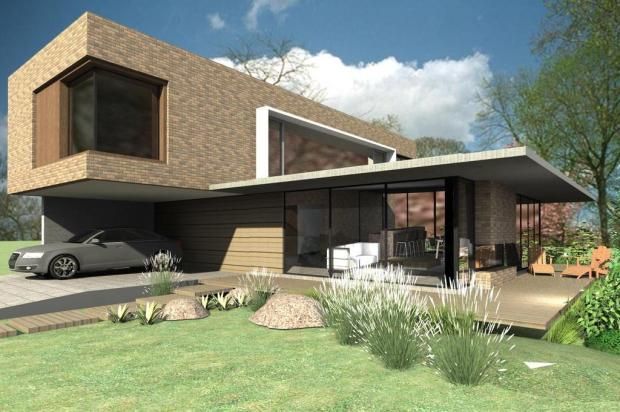

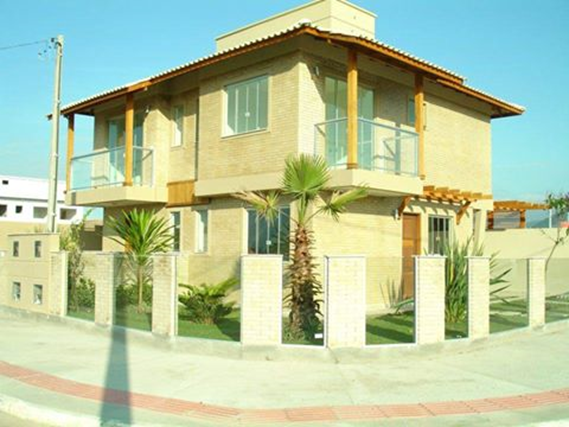

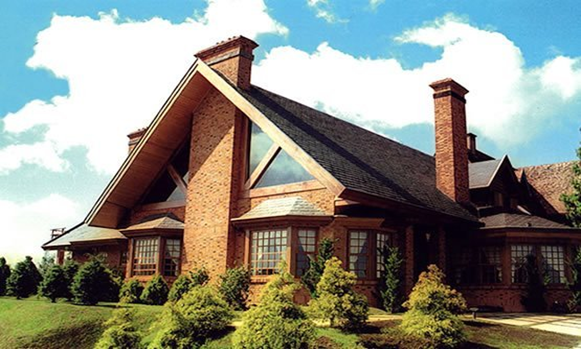

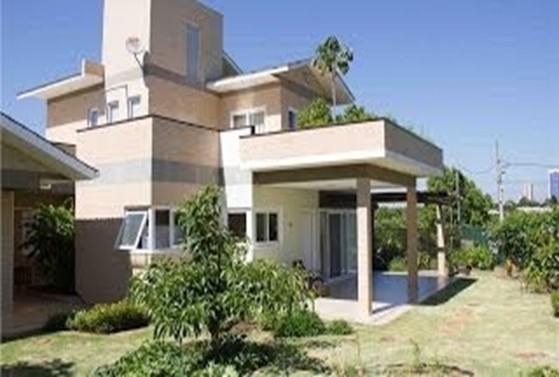

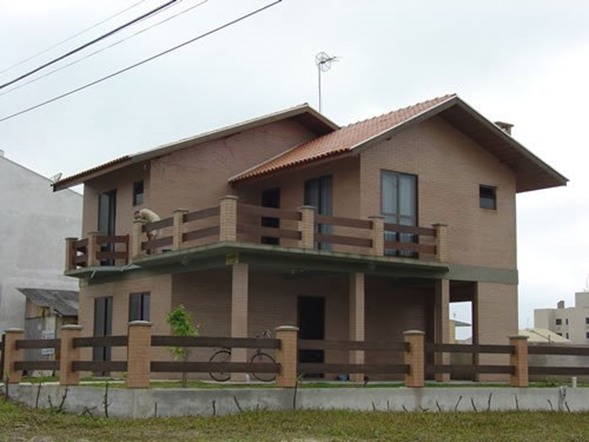

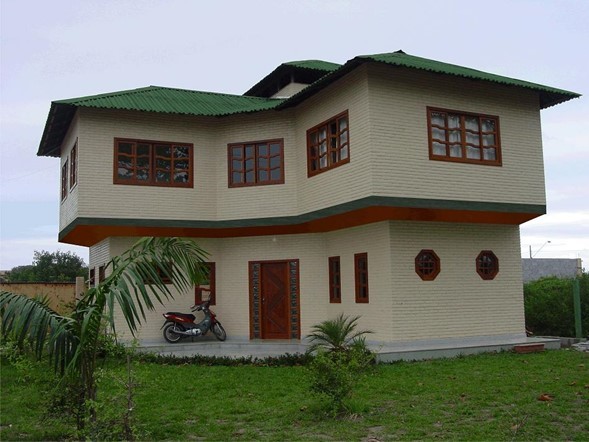

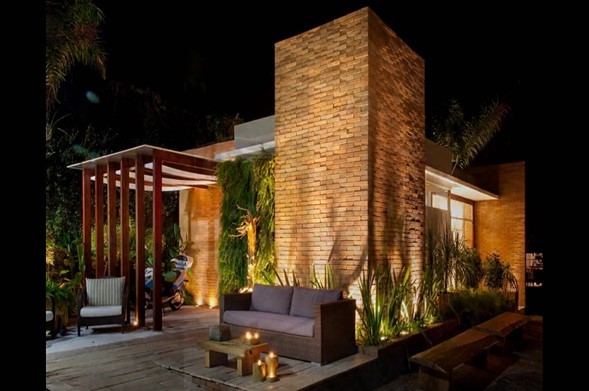

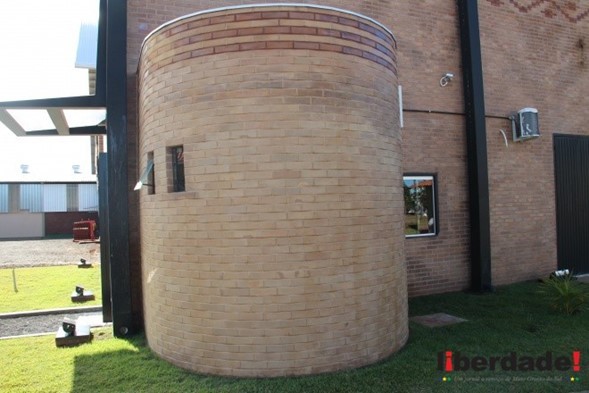

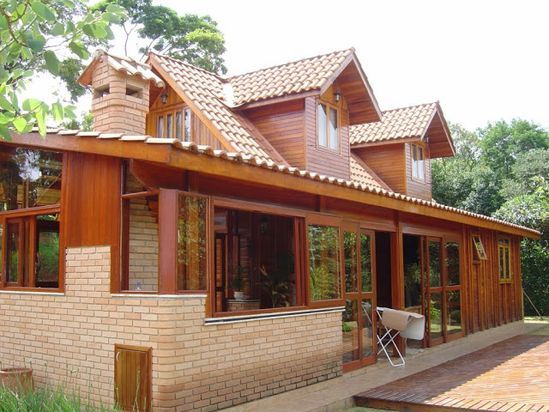

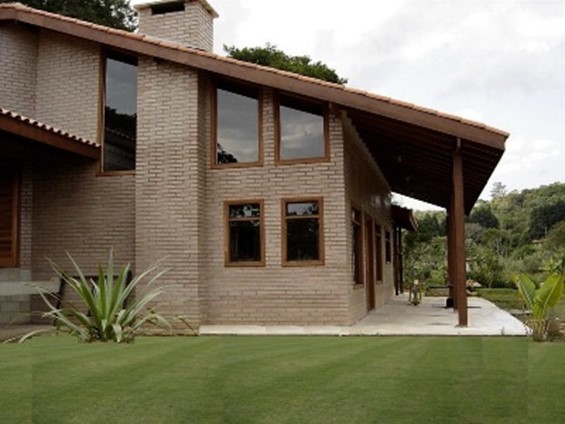

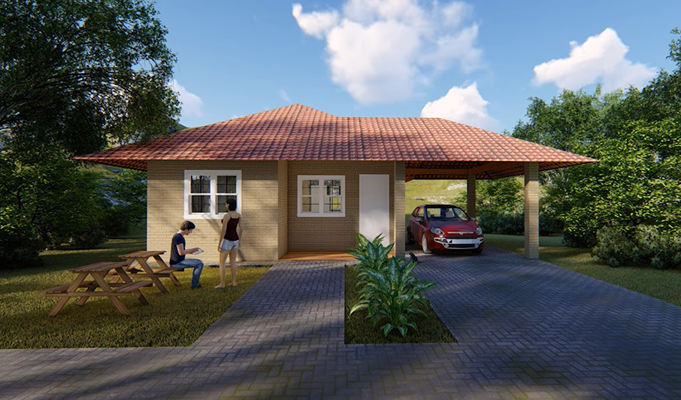

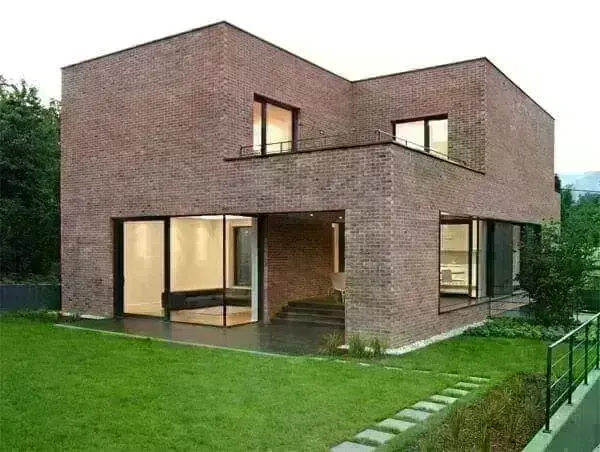

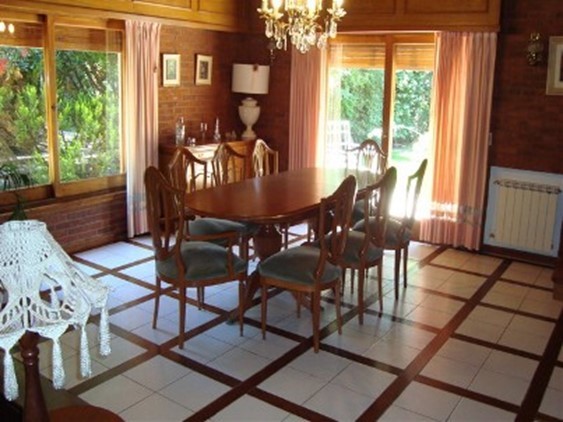

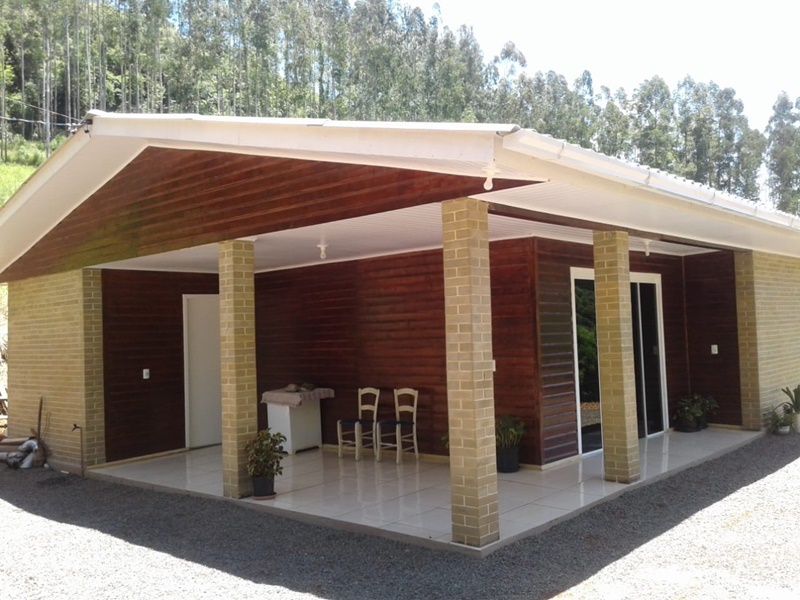

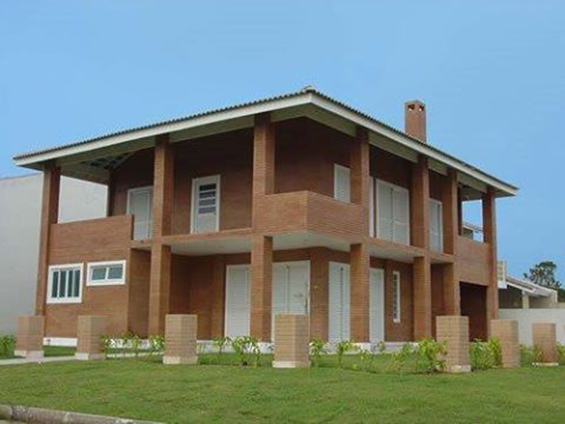

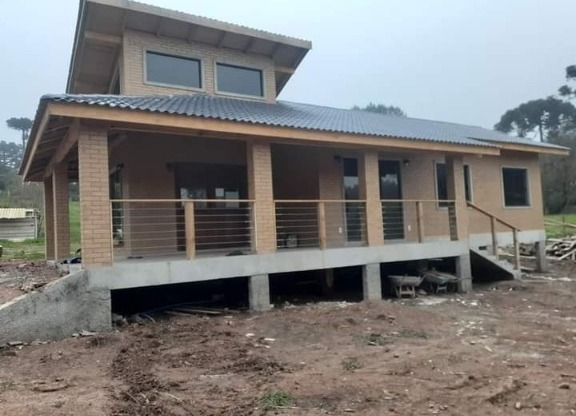

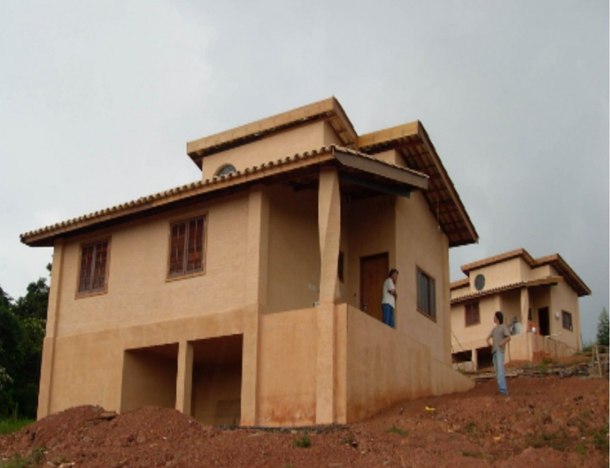

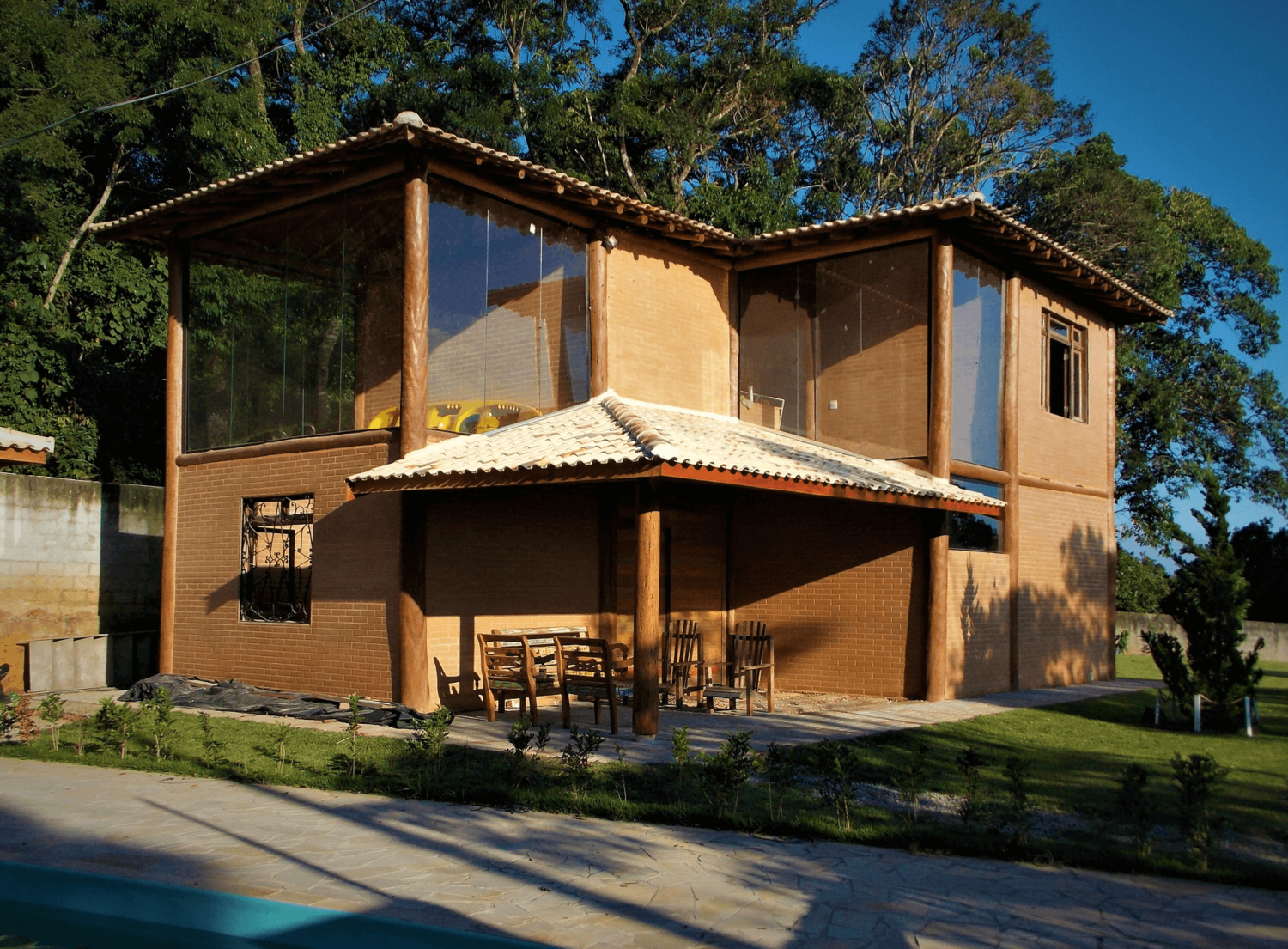

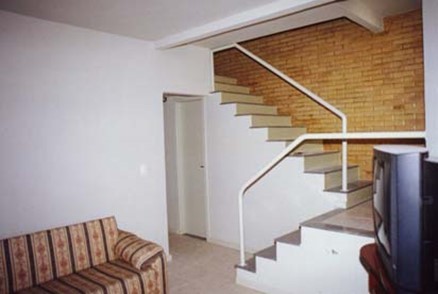

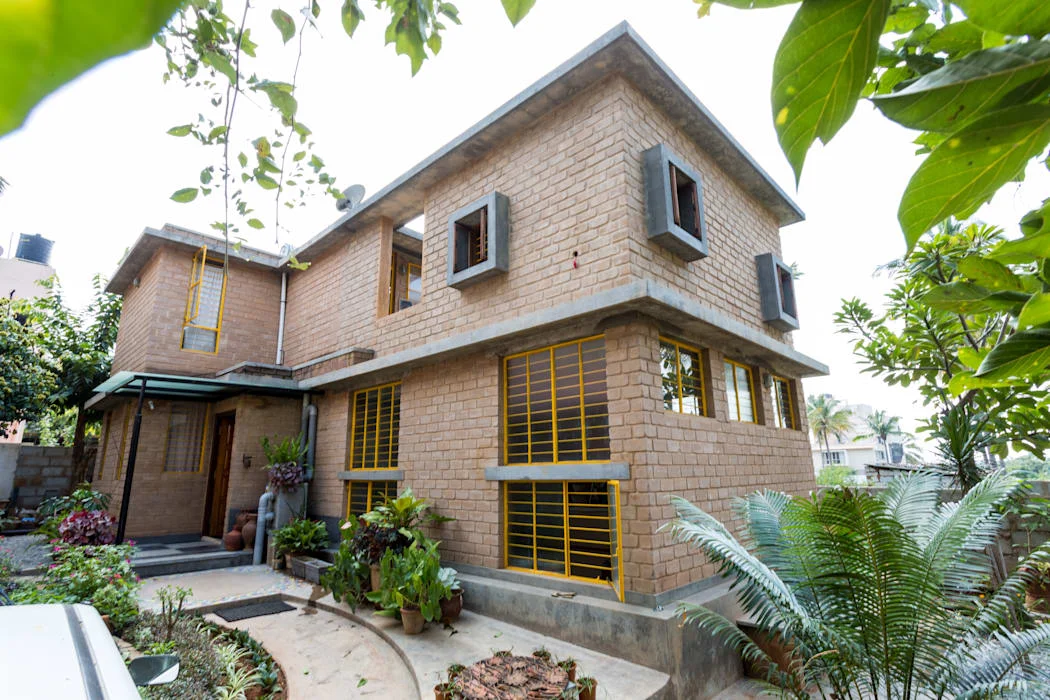

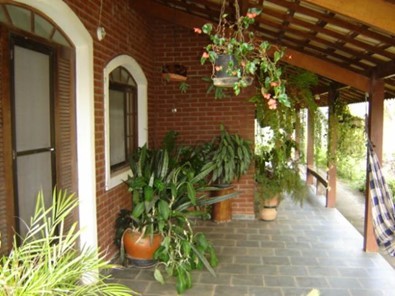

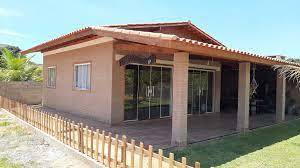

Algunas casas con multiples diseños construidas con ladrillo ecológico.

En este video podrán encontrar el link de descarga de un proyecto completo de casa ecológica, proporcionado por PIPA CASA, de forma gratuita.
